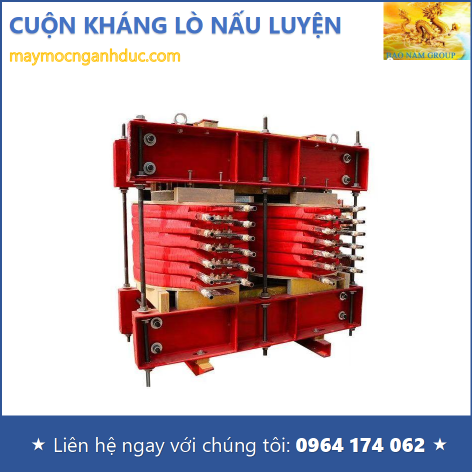

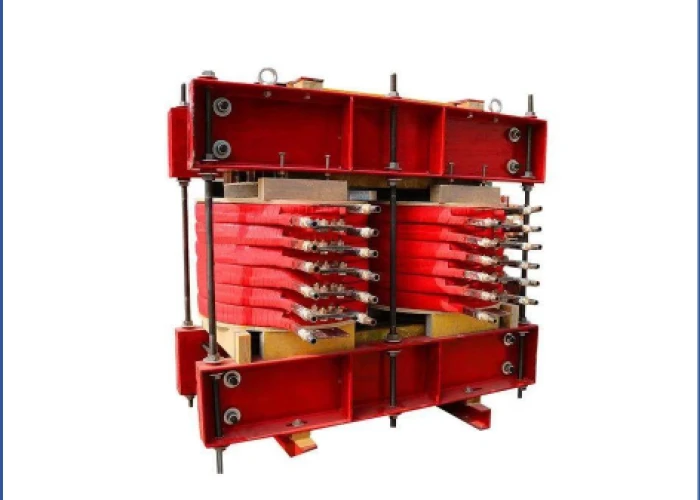

Cuộn Kháng Lò Nấu Luyện là gì?

Cuộn kháng lò nấu luyện là một thành phần quan trọng trong hệ thống điện của lò nấu luyện, đóng vai trò như một bộ lọc và bảo vệ thiết bị. Về cơ bản, nó là một cuộn dây điện cảm được thiết kế để tạo ra một điện kháng nhất định, giúp hạn chế sự thay đổi đột ngột của dòng điện, bảo vệ các thiết bị nhạy cảm khỏi các xung điện áp và dòng điện quá lớn. Trong lò nấu luyện, nơi mà các thiết bị điện công suất lớn hoạt động liên tục, cuộn kháng trở thành một phần không thể thiếu để đảm bảo sự ổn định và tuổi thọ của hệ thống.

Cấu tạo và nguyên lý hoạt động cơ bản của cuộn kháng

Cuộn kháng thường bao gồm hai thành phần chính:

• Cuộn dây: Thường được làm từ dây đồng hoặc nhôm chất lượng cao, quấn quanh một lõi. Số lượng vòng dây và kích thước dây quyết định giá trị điện cảm của cuộn kháng.
• Lõi từ (tùy chọn): Một số cuộn kháng sử dụng lõi từ làm từ vật liệu như ferit hoặc tôn silic để tăng cường điện cảm. Lõi từ giúp tập trung từ trường, làm tăng hiệu quả của cuộn kháng.

Nguyên lý hoạt động dựa trên hiện tượng tự cảm. Khi dòng điện chạy qua cuộn dây, nó tạo ra một từ trường xung quanh. Sự thay đổi của dòng điện sẽ gây ra sự thay đổi của từ trường, tạo ra một sức điện động cảm ứng ngược chiều với dòng điện ban đầu. Sức điện động này cản trở sự thay đổi của dòng điện, giúp ổn định dòng điện trong mạch.

Vai trò của cuộn kháng trong lò nấu luyện

Trong lò nấu luyện, cuộn kháng lò nấu luyện đóng vai trò then chốt trong việc:

• Hạn chế dòng ngắn mạch: Khi xảy ra sự cố ngắn mạch, dòng điện tăng đột ngột có thể gây hư hỏng nghiêm trọng cho thiết bị. Cuộn kháng giúp hạn chế dòng ngắn mạch, bảo vệ các thiết bị như biến áp, tụ bù và các thiết bị điện khác.
• Lọc sóng hài: Lò nấu luyện thường tạo ra nhiều sóng hài do các thiết bị điện tử công suất hoạt động. Cuộn kháng kết hợp với tụ điện tạo thành bộ lọc sóng hài, giúp cải thiện chất lượng điện năng.
• Ổn định điện áp: Cuộn kháng giúp giảm thiểu sự sụt áp và dao động điện áp, đảm bảo điện áp ổn định cho các thiết bị hoạt động.
• Bảo vệ biến tần: Trong các hệ thống sử dụng biến tần, cuộn kháng giúp bảo vệ biến tần khỏi các xung điện áp và dòng điện quá lớn do các thiết bị khác gây ra.

Phân loại Cuộn Kháng Lò Nấu Luyện

Phân loại theo điện áp (hạ thế, trung thế)

Cuộn kháng lò nấu luyện có thể được phân loại dựa trên mức điện áp mà chúng được thiết kế để hoạt động:

• Cuộn kháng hạ thế: Thường được sử dụng trong các mạch điện có điện áp dưới 1000V. Chúng được sử dụng rộng rãi trong các lò nấu luyện nhỏ và vừa.
• Cuộn kháng trung thế: Được sử dụng trong các mạch điện có điện áp từ 1kV đến 35kV. Chúng thường được sử dụng trong các lò nấu luyện công nghiệp lớn.

Việc lựa chọn cuộn kháng phù hợp với mức điện áp của hệ thống là rất quan trọng để đảm bảo hiệu quả và an toàn.

Phân loại theo công dụng (lọc sóng hài, bảo vệ biến tần)

Ngoài phân loại theo điện áp, cuộn kháng lò nấu luyện còn được phân loại theo công dụng chính của chúng:

• Cuộn kháng lọc sóng hài: Được thiết kế đặc biệt để loại bỏ các sóng hài trong hệ thống điện. Chúng thường được sử dụng kết hợp với tụ điện để tạo thành bộ lọc sóng hài.
• Cuộn kháng bảo vệ biến tần: Được sử dụng để bảo vệ biến tần khỏi các xung điện áp và dòng điện quá lớn. Chúng thường được lắp đặt ở đầu vào hoặc đầu ra của biến tần.

Ứng dụng của Cuộn Kháng trong Lò Nấu Luyện

Bảo vệ thiết bị điện công nghiệp

Một trong những ứng dụng quan trọng nhất của cuộn kháng lò nấu luyện là bảo vệ các thiết bị điện công nghiệp khỏi các sự cố điện. Cuộn kháng giúp hạn chế dòng ngắn mạch, giảm thiểu tác động của các xung điện áp và dòng điện quá lớn, bảo vệ các thiết bị như biến áp, tụ bù, bộ chỉnh lưu và các thiết bị điện tử công suất khác.

Ổn định dòng điện và điện áp

Cuộn kháng lò nấu luyện đóng vai trò quan trọng trong việc ổn định dòng điện và điện áp trong hệ thống điện của lò nấu luyện. Chúng giúp giảm thiểu sự sụt áp và dao động điện áp, đảm bảo rằng các thiết bị hoạt động với điện áp ổn định, từ đó cải thiện hiệu suất và kéo dài tuổi thọ của thiết bị.

Giảm thiểu sóng hài, nâng cao chất lượng điện

Các lò nấu luyện thường tạo ra nhiều sóng hài do các thiết bị điện tử công suất hoạt động. Sóng hài có thể gây ra nhiều vấn đề như tăng nhiệt độ của thiết bị, giảm hiệu suất, và gây nhiễu cho các thiết bị khác. Cuộn kháng lò nấu luyện, đặc biệt là cuộn kháng lọc sóng hài, giúp giảm thiểu sóng hài, cải thiện chất lượng điện năng và giảm thiểu các vấn đề liên quan đến sóng hài.

Các yếu tố ảnh hưởng đến hiệu suất của Cuộn Kháng Lò Nấu Luyện

Điện áp và tần số

Điện áp và tần số là hai yếu tố quan trọng ảnh hưởng đến hiệu suất của cuộn kháng lò nấu luyện. Cuộn kháng phải được thiết kế để hoạt động ở một điện áp và tần số nhất định. Nếu điện áp hoặc tần số vượt quá giới hạn cho phép, cuộn kháng có thể bị quá tải, nóng lên và hư hỏng.

Nhiệt độ môi trường

Nhiệt độ môi trường cũng ảnh hưởng đến hiệu suất của cuộn kháng lò nấu luyện. Nhiệt độ cao có thể làm tăng điện trở của cuộn dây, giảm điện cảm và làm giảm hiệu quả của cuộn kháng. Do đó, cuộn kháng cần được lắp đặt ở nơi thoáng mát, tránh ánh nắng trực tiếp và các nguồn nhiệt.

Chất lượng cuộn dây và vật liệu lõi

Chất lượng của cuộn dây và vật liệu lõi có ảnh hưởng lớn đến hiệu suất và tuổi thọ của cuộn kháng lò nấu luyện. Cuộn dây phải được làm từ vật liệu dẫn điện tốt, có khả năng chịu nhiệt cao và có độ bền cơ học cao. Lõi từ phải có độ từ thẩm cao và tổn hao thấp. Việc sử dụng vật liệu kém chất lượng có thể làm giảm hiệu suất của cuộn kháng và dẫn đến hư hỏng sớm.
